简述

DRGBmod（以下简称Dm）软件是DRGB(V5/V4/E)系列控制器内置开机灯效自定义软件。可以配置每个接口设备模型/方向/亮度。注意亮度是全局生效！Dm软件亮度在SRGB/ORGB/同步主板模式同样有效。

最新批次V5/V5F内置2个5V 5A自恢复限流保险丝，触发保护设备会呈现淡红色或淡黄色，需要降低亮度！或者均分到两组供电！设置低亮度灯效 等待一会儿 即可恢复。

需要注意！软件本身不存在冲突。但是同一个设备，同时，只能一个软件控制，如果两个软件同时发送灯效数据，就会导致错乱，也就是灯光疯狂的频闪。
QQ交流群:555360312

---

一、认识软件

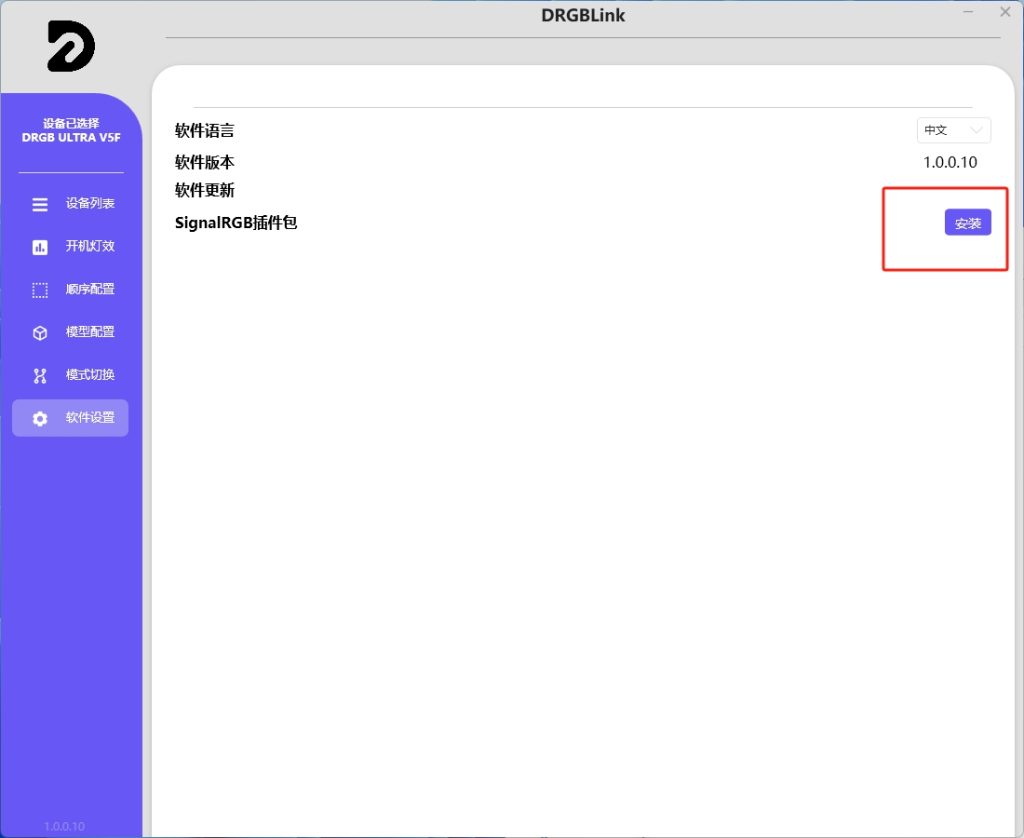

不考虑开机灯效，则只需要点-软件设置-安装-SRGB灯效插件包

• 1 ： 设备列表 （控制器型号）
• 2 ： 开机灯效 （包含灯效参数-例如速度、颜色…）
• 3 ： 设备布局 （调整设备 位置、角度、大小）
• 4 ： 通道配置 （配置每个接口设备模型、数量、亮度…）
• 5 ： 模型配置 （上传自定义模型，参考MakeRGB，上传自定义形状、常用于追光S6霓彩线）
• 6 ： 模式切换 （选择开启/关闭内置灯效，同步主板灯效，风扇温控模式，恢复出厂设置）
• 7 ： 固件更新 （更新控制器固件）

SRGB插件安装失败尝试手动复制

打开DRGBmod软件目录并依次找到文件夹

选中3个文件夹，右键复制，打开【SignalRGB软件】左下角设置 – 设备信息Device information
– 打开用户目录Open User Directory

粘贴/覆盖、退出SRGB软件重开。

---

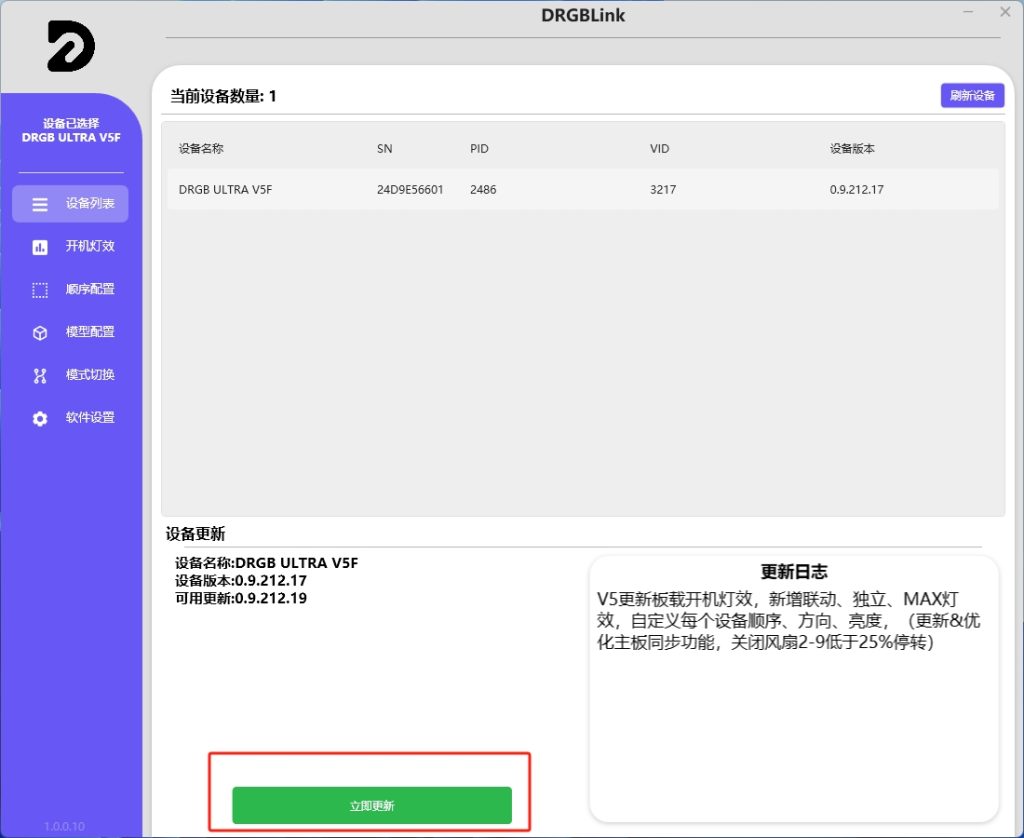

二、固件更新

如果有固件更新，推荐【立即更新】更新至最新

---

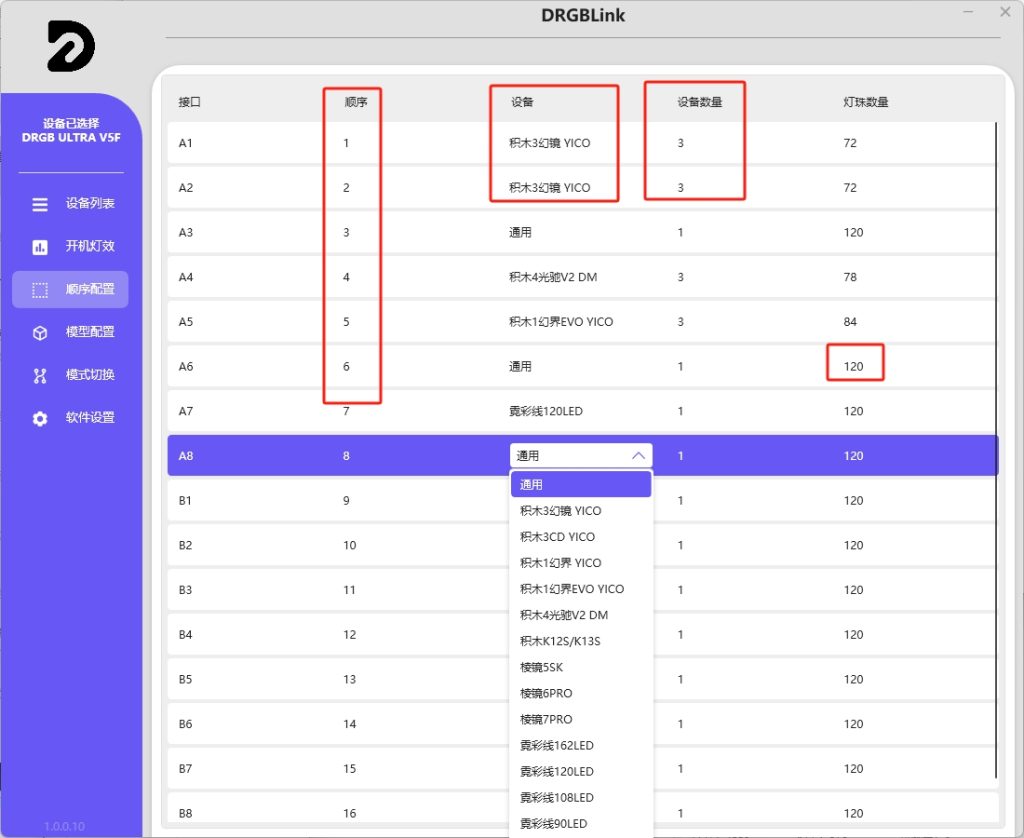

三、通道配置

配置每个接口设备模型

• 1 ：退出后台SignalRGB/OpenRGB等软件，单击A1接口，注意观察机箱！如果有设备，对应设备呼吸颜色
• 2 ：设备-选择你的设备模型(异步风扇 已集成）
  例如：积木4光驰V2
  积木3幻镜
  积木1幻界

  影驰/骨伽/丛林豹积木（半串联）
  乔思伯ZA/ZB一体风扇（轴心并联）

  …


  其他普通5V3针ARGB风扇/灯带/冷头/支架目测设置：通用灯带、设备数量 1（设备校验-灯珠查找 找到最后一颗灯珠即数量）


  不同设备完全不通用！未知设备设置 通用灯带 更合适
  只有积木风扇或者自定义上传的模型可以修改数量，但不能改灯珠数量。
  通用灯带、霓彩线数量只能是1或者0
• 3 ：对应接口没有设备呼吸？证明该接口没插设备。
• 4 ：点击A2接口，有设备则重复步骤 选择设备模型。
• 5 ：灯效形状-可以关闭风扇轴心、设置S6霓彩线字符效果
• 7 ：设备太少，整体灯珠数量加起来还不到200（例如丛林豹积木风扇 10个才80有效灯珠）导致灯效速度太快。没有设备的接口灯珠数量可以设置为120LED，可以拖慢整体速度
• 8 ：注意！如果你不知道是什么类型的设备，通用灯带就是最好的选择，设备类型选择错误 灯效会非常严重的错乱！

灯珠数量查找

---

四、设备布局

推荐一：根据机箱实际位置一比一布置

推荐二：排成一串，流水顺序灯效。

布局可以通过水平尺辅助和检查

五、开机灯效

按下开机按钮，或者退出软件的效果。注意：先退出SignalRGB和OpenRGB软件

1 ：关闭全选（全选是所有都联动、或者都不联动，没有特殊情况，不要全选！！！）

2 ：ARGB接口-选择风扇接口（例如A1/A2/A5）设置风扇效果（注意加入联动的设备是一起调整！）

3 ：选择灯效，下拉可以看见更多效果

4 ：修改灯效参数、渐变、随机颜色、速度等。注意：部分灯效是颜色1 2循环

5 ：霓彩线流星MAX灯效-【通道配置】ARGB接口选择设备类型为-【S6/S4霓彩线】

6：彩虹样式：随机颜色则颜色来自样式内，即使随机 也可以色系统一 ~ DRGB YYDS~!

灯效实时预览！一切设置满意之后必须点保存，否则掉电重置！

注意！纯白亮度几乎是其他灯效三倍功耗！推荐适当降低亮度，最新批次V5/V5F内置2个5A自恢复限流保险丝，触发保护设备会呈现淡红色或淡黄色，需要降低亮度！或者均分到两组供电！设置低亮度灯效 等待一会儿 即可恢复。

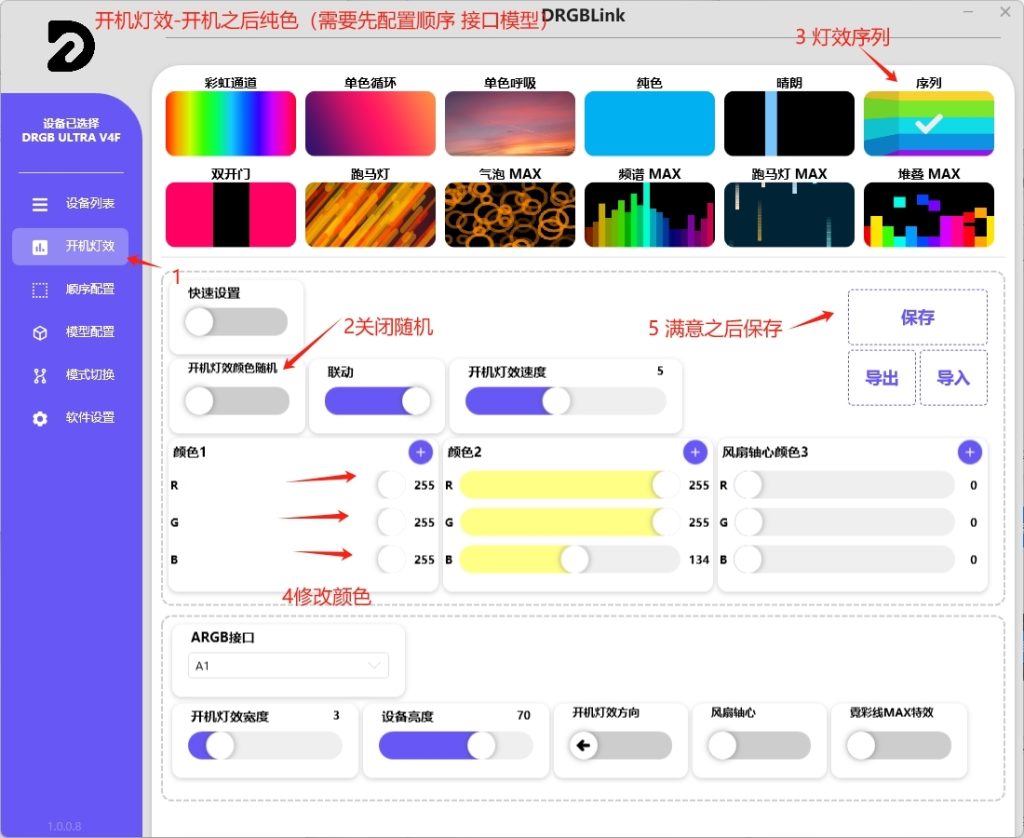

例如：风扇联动【序列开机】灯效，开机之后纯色固定（点击展开详细步骤）

关闭随机颜色，颜色1设置为128/128/128，这样跑完就不会变色

例如：霓彩线【流星MAX】灯效（点击展开详细步骤）

关闭联动、推荐关闭彩虹渐变、霓彩线接口设置【流星MAX】：MAX灯效是6个颜色分区！！！其他设备可能会奇怪

单&双模开机灯效1/2

单模开机灯效：一个效果，开机之后持续循环，最常用（最推荐）！

双模开机灯效1/2：
先选择双模开机灯效1，包括顺序配置、灯效等，同时修改帧时间，6000是60秒(就是1分钟)。
满意之后点保存！保存！保存！

再选择双模开机灯效2，确保切换到双模2之后。同样配置每个选项！注意，模式2和模式1完全独立，可以是完全不同的模式，完全不同的状态，例如关闭板载或者同步主板ARGB等。模式2帧时间无效。
满意之后 同样点保存！

点击预览开机灯效。可以看见自动切换至双模开机灯效1，等10000（1分40秒），切换顺序配置等其他页面再切回来，可以看见自动切换至双模开机灯效2.

流程：双模开机灯效1 →（输出10000）→循环双模开机灯效2→（持续灯效2直到SRGB/ORGB软件运行软件灯效）

彩虹样式&自定义

彩虹通道灯效下，可以直接使用预设或自定义的样式。其他灯效，在随机颜色下，选取对应样式的色彩信息

---

六、模式切换

关闭开机灯效、同步主板灯效、V5F调速等

注意：V5F使用Dm软件调速，必须修改风扇模式为自定义温控曲线

FAN1红色 和控制器温控线必须同时插！！！或者都不插！！！否则默认满速！！！

关闭内置开机灯效

开机或者退出软件之后全黑、软件运行则是软件灯效

同步主板ARGB灯效（如果没插同步线！则控制器可能没反应，全黑或者灯效卡住）

灯效根据-顺序配置-的模型进行渲染主板灯效，同时亮度和方向，关闭风扇轴心都有效！

同步主板ARGB灯效（并联）（如果没插同步线！则控制器可能没反应，全黑或者灯效卡住）

灯效根据-顺序配置-的模型进行渲染主板灯效，同时亮度和方向，关闭风扇轴心都有效！

如果是积木风扇，则每个风扇都是完全并联，一样的灯效。

风扇2-9开启（风扇2-9根据温控转动）

风扇2-9关闭（风扇2-9开机转动一下，然后一直关闭（摸鱼）适合低负载用户，绝对安静）

风扇2-9低于25%停转启用（风扇2-9根据温控，低于25%就停转）

注意：需要所有风扇都低于25%，才会停转。

风扇2-9低于25%停转关闭（风扇2-9低于25%保持最低（一般是900左右转速））

恢复出厂设置

设置错误或者不对，恢复出厂设置，重置所有参数

---

七、结束语

DRGBmod设置的是完全离线灯效！最新DRGBmod版本大更新 支持离线2D画布布局灯效，不需要软件常驻后台，同时支持全局亮度调整，支持单个设备色调RGB校准，支持自定义彩虹样式、背景颜色、。

但不支持内存、主板显卡卡等外设（其他设备用自带的软件 可能能修改内置灯效）

感谢您的信任与支持，诸多不足之处，烦请提出宝贵的意见与建议，我们将在未来尝试改进（虽然也不一定会改~）

DRGB YYDS!
